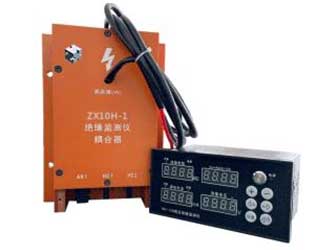

ZX-10H高壓絕緣監測儀采用直流高壓注入法對電纜或電機繞組等進行絕緣測量，測試電壓為DC2500v，儀器與電路接觸器或斷路器輔助觸點聯鎖控制，實現電機回路通電時絕緣監測儀退出監測與電網分離，線路斷電時絕緣監測儀自動開始對線路進行絕緣監測，雖然絕緣監測儀只是在母線斷電后監測但考慮到其直接與高壓母線連接因此絕緣監測儀還配一耦合器，用于對線路和絕緣監測儀主機的保護。

　　使用環境

　　工作環境：-10℃~50℃，無凝露

　　儲存環境：-40℃~75℃，無凝露

　　系統主要功能

　　★ 電機停機時自動對電機繞組進行絕緣監測;

　　★ 電機上電時對電機回路進行剩余電流監測;

　　★ 儀表與電機開關進行連鎖控制自動切換工作狀態;

　　★ 支持在線絕緣電阻監測工作模式;

　　★ 適用于 0-10KV 電力系統電機或泵繞組絕緣監測;

　　★ 獨立繼電器報警輸出;

　　★ 提供 1 路 RS485 通訊信號，標準 Modbus_RTU 讀協議;

　　★ 創新的耦合器設計實現高低壓分離安全且安裝便利;

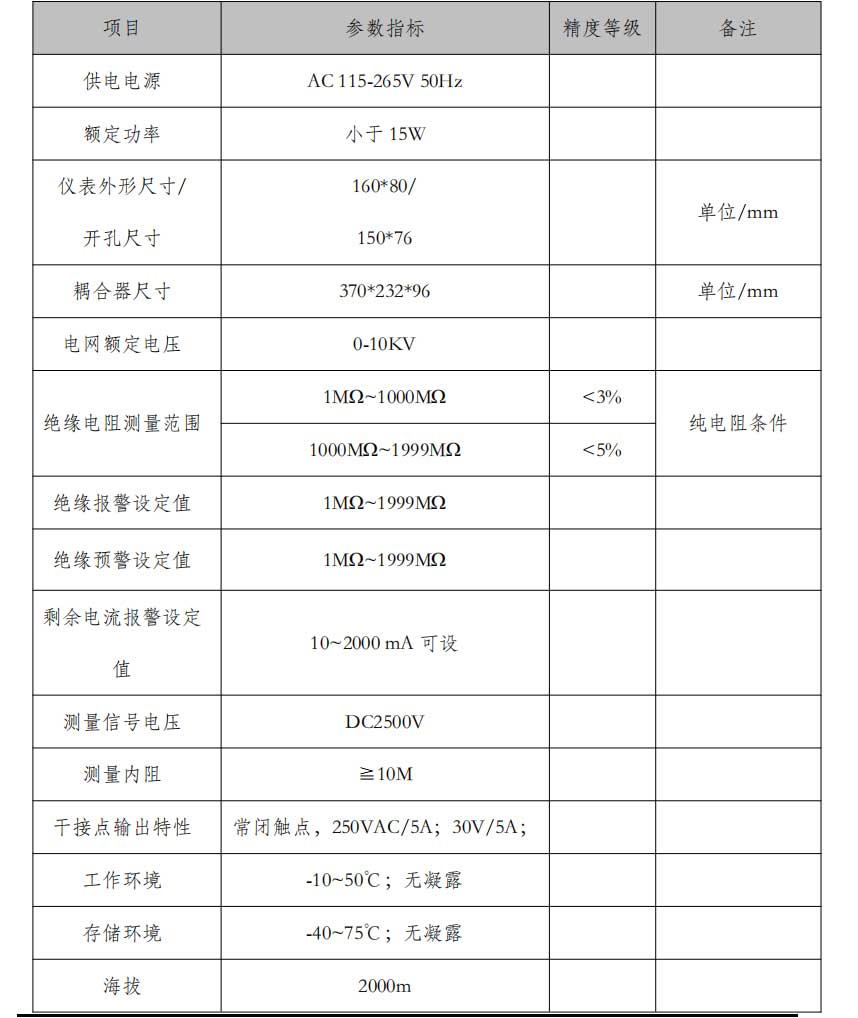

　　主要技術參數
