【電纜故障檢測系統工作原理】
《測距單元》采用當今最先進的脈沖反射原理，無需燒穿過程，不需要任何資料。
《定點單元》采用先進的聲磁同步技術，使定位更準確。
《路徑單元》與《定點單元》配合使用，確定地下電纜的精確走向及其埋設深度。

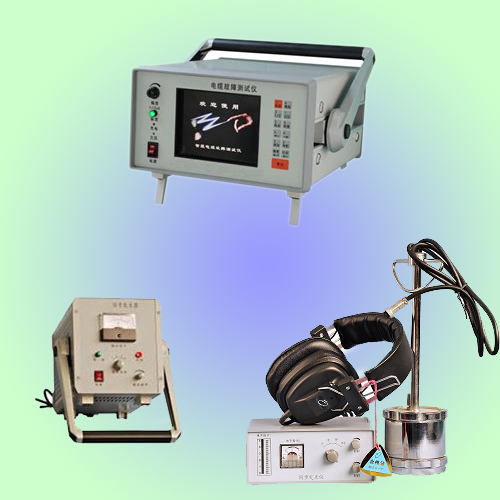

【電纜故障檢測系統組成】
故障測距單元，故障定點單元，路徑信號單元和高壓發生單元四部分組成。
【測距單元特性】
●彩色液晶大屏幕電纜故障測試儀可用于檢測各種電纜的低阻、高阻、短路、開路、及閃絡性故障。
●可準確的檢測地下電纜的故障點位置、電纜長度和電纜的埋設路徑。
●儀器采用漢字系統，高清晰度顯示，界面友好。
●機內存有儀器使用說明書、標準波形及測試接線圖，便于操作使用。
●具有波形比較功能，可方便的將兩幅波形同時顯示在屏幕上進行對比，并可左右移動。
●自動計算故障距離，無需人工換算；可以存儲一幅測試波形。儀器配有打印接口，可將所有的文字、圖表、波形出打印輸。
●同樣該機設有和計算機相連接的USB接口，通過在電腦上安裝我們提供的軟件可以現場和我們的工程師進行交流。我們專業工程師將現場幫助用戶解決測試中問題。
【測試方法】
·低阻開路故障：低壓脈沖法
·高阻故障：閃絡法
·閃絡性故障：直流高壓閃絡或閃絡法
【測試故障范圍】
·電力電纜：低阻、開路、高阻故障 ·其它電纜：低阻、開路故障
【路徑單元特性】
※ 發射器同時向管道／電纜發射兩種頻率(82K及815Hz)信號，用戶可根據接收強度任選其一，這對不同管材、管線尋識尤為方便；
※ 接收器LCD棒圖連續顯示信號強度，令路徑尋測更加簡單，同時通過信號的消失判定電纜終端或斷點；
※ 被動方式可以不使用發射器，直接搜尋、定位50／60Hz供電線路；
※ 接收器電流測試功能用于在并列電纜中確認目標電纜；
※ 接收器水平儀指示正確的45°三角定位法來測定管線深度；
※ 輕質便攜，易讀的圖形指示，聲音提示。
【定點單元特性】
●經過三十多年的考驗，可稱得上是定點儀經典之作。其具有的靈敏度高、抗干擾、結構簡單、結實耐用、工作可靠性高等特點一直為用戶所青睞。
【高壓發生單元】
用于35KV電壓級及以下電力電纜故障檢測用高壓沖擊電源。更為各種高壓電器設備如發電機、電動機、變壓器、開關、避雷器、電容和電力電纜進行預防性試驗所用高壓電源設備；使用極為方便安全，便于野外現場測試。是各大型企業、廠礦、電力部門必不可少的檢測用設備，是傳統檢測設備的換代產品。
【特性】
★集成一體化設計。操作簡便、搬運方便，提高了安全性、可靠性和穩定性。
★采用國內最新型電動調壓器及新型PT，使儀器具有輸出功率大、重量輕、控制方便等特點；
★獨特的球隙控制設計，用戶可由控制盒方便地調整球隙間距，給出參考電壓，極大地方便客戶使用。
★控制盒2.5m遙控操作。控制盒小巧美觀，按鍵少，操作簡便、直觀、安全。
★備有高壓脈沖電流取樣和電壓取樣插座，方便用戶使用。
★高壓放電電壓顯示，采用常用指針表頭，顯示穩定直觀。
★具有啟動，停止顯示及警燈告警，提高使用安全性。
訂貨號：
1.ZX311B：液晶型標配；液晶顯示故障定位單元、故障測試單元、路徑尋測單元、測試線、電源線。
2.ZX311C：存儲型標配；彩屏顯示故障定位單元、故障測試單元、路徑尋測單元、測試線、電源線。
3.選 件：直流高壓發生器（必備件，請洽詢）
