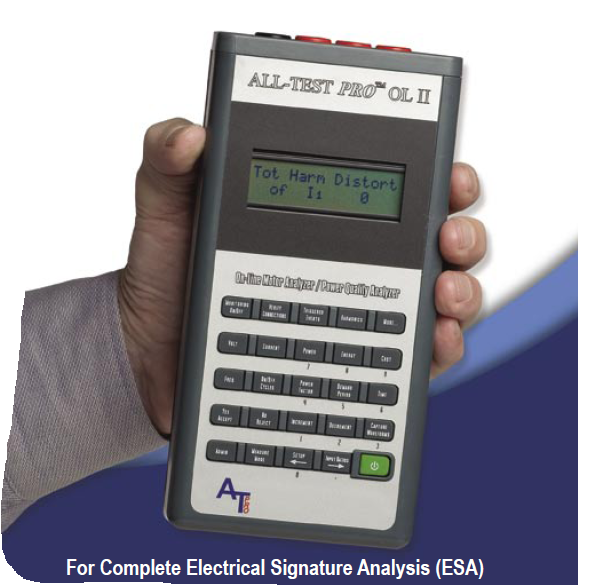

ATPOL電機在線綜合檢測系統提供交流、直流電機運行與供電品質的自動、全面、準確診斷與分析，結束關于電機系統故障和供電、電氣、機械各種故障猜測之爭！
【ATPOL電機在線綜合檢測系統特性】
1.新一代電氣信號分析（ESA）技術成果，通過IEEE及美國能源部的專業考核。
2.通過在線監測的電流電壓數據，診斷電源品質、電壓與電流諧波、定子電氣與機械故障、轉子條故障、氣隙故障、軸承故障、對中與平衡故障、驅動裝置故障。
3.小巧的手持式設計，自動化操作。
4.自動識別轉速與極頻，軟件自動確認轉子條與定子槽隙數目。
5.輸人軸承型號，軟件即可自動確認軸承故障。
6.自動確認靜態與動態磁偏心。
7.重量1.1磅(數采器)
【ATPOL電機在線綜合檢測系統智能診斷】
1.交流電機轉子故障分析
2.交流電機轉子氣隙與磁偏心分析
3.交流電機定子分析
4.耦合與負載機械特性診斷（對中、平衡、軸承、齒輪、松動等）
5.變頻裝置故障分析
6.直流調速系統故障分析
7.同步電機診斷
8.直流電機電樞診斷
9.直流電機勵磁繞組診斷
10.電源供電品質分析
11.諧波與功率分析
| 簡單的操作 | 全智能的軟件系統 | |
| 1. | 在控制拒（可在PT／CT上）卡接三相電壓夾頭與三相電流鉗，或直接連接在線安全套件。 | 只需要輸入簡單的電機銘牌數據，即可完成整個分析。 |
| 2. | 儀器簡單按鍵進行數據存儲。 | 自動估算定子槽數與轉子條數，自動擬合故障頻譜，智能診斷。 |
| 3. | 藍牙無線技術，將數據上載到計算機。 | 完善的軸承庫進行滾動軸承分析，精確診斷內環、外環、保持架、滾動體故障。 |
| 4. | 輸入電機銘牌數據。 | 自動生成4頁中文word文檔報告，全面評估電機系統的各項指標，直接給出分析結論。 |
| 5. | 自動分析得出結論，并打印報告。 |
| 全面的電參量分析 | 電流/電壓分析技術 | |
| 記錄多種電參量，軟件直接出具報告，徹底解決對供電品質、運轉工況的全面評估： | ESA技術采取電壓與電流同步頻譜分析，進而細化區分機械、電氣、供電故障，這是傳統MCSA （電流分析技術)不可比擬的。 | |
| 1. | 轉子狀態參量 | 直流電機勵磁繞組診斷 |
| 2. | 變壓器諧波衰減因子（THDF) | 電源供電品質分析 |
| 3. | 電流偏差△I | 諧波與功率分析 |
| 4. | 電壓偏差因子VDF | |
| 5. | 相電壓峰值 | |
| 6. | 三相平均電壓 | |
| 7. | 電壓峰值因子CF | |
| 8. | 奇波THD | |
| 9. | 正序諧波 | |
| 10. | 逆序諧波 | |
| 11. | 零序諧波 | |
| 12. | 峰值因子CF | |
| 13. | 三相電壓平衡 | |
| 14. | 相電壓 | |
| 15. | 總諧波失真THD |
【ATPOL電機在線綜合檢測系統性能指標】
儀器尺寸：190mm長x95mm寬x50mm高
重 量：1.1lb （0.5kg）
電池工作時間：內部鋰電池，充電4小時，工作8～10小時
采樣速率：每個輸入通道每周波2083采樣點（8微秒），所有測量每秒更新一次。
電壓測量：1～150OO Vrms 0.1%精度
電流測量：AC：O.02～5000A DC：0～600A 0.1%精度
頻率測量：范圍DC 22～200 Hz 360～440Hz基頻 精 度±0.25%
諧波測量：范圍 22～3900 Hz （65次諧波@50／60Hz） 精 度0.25%
顯示所有信號的THD和單次諧波至25次（1800 Hz），PSM軟件顯示至65次諧波功率、電能、成本、功率因數
顯示范圍：1 watt～60 MW (使用輸入功率） 精 度：0.5%加電流探頭精度
浪涌／下陷檢測:響應1／2周波、瞬態檢測，高速瞬態采樣周期8μsec

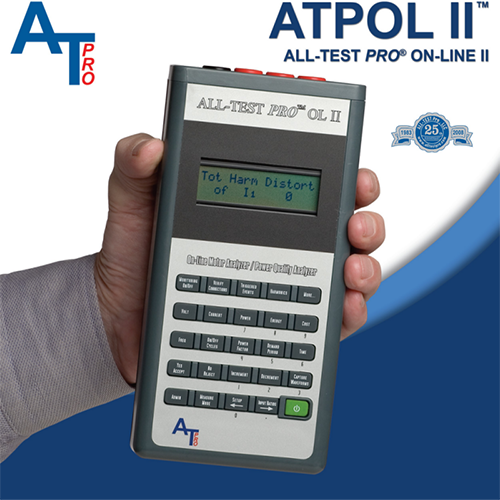

【訂貨號】：ATPOL-Ⅱ
標配：數據采集器、100A電流鉗（4只）、1000A電流鉗（4只）、電壓探頭（4只）、充電器、專家診斷系統軟件
配件：各種在線安全套件
